VDI 3781 Blatt 4 Berechnung – Schornsteinhöhe

Eine VDI 3781 Blatt 4 Berechnung bildet die technische Grundlage für die Ermittlung der korrekten Höhe von Schornsteinen und Abgasableiteinrichtungen in Deutschland. Sie stellt sicher, dass Abgase ungestört abgeführt und Anwohner zuverlässig geschützt werden.

VDI 3781 Blatt 4 Berechnung der Schornsteinhöhe

Die Mindesthöhe eines Schornsteins wird nach VDI 3781 Blatt 4 in einem stufenweisen Verfahren ermittelt. Zunächst wird das Gebäude als Einzelbauwerk betrachtet: Abhängig von Dachform, Dachneigung und der Position der Abgasanlage auf dem Dach ergibt sich eine erste Höhe über dem First.

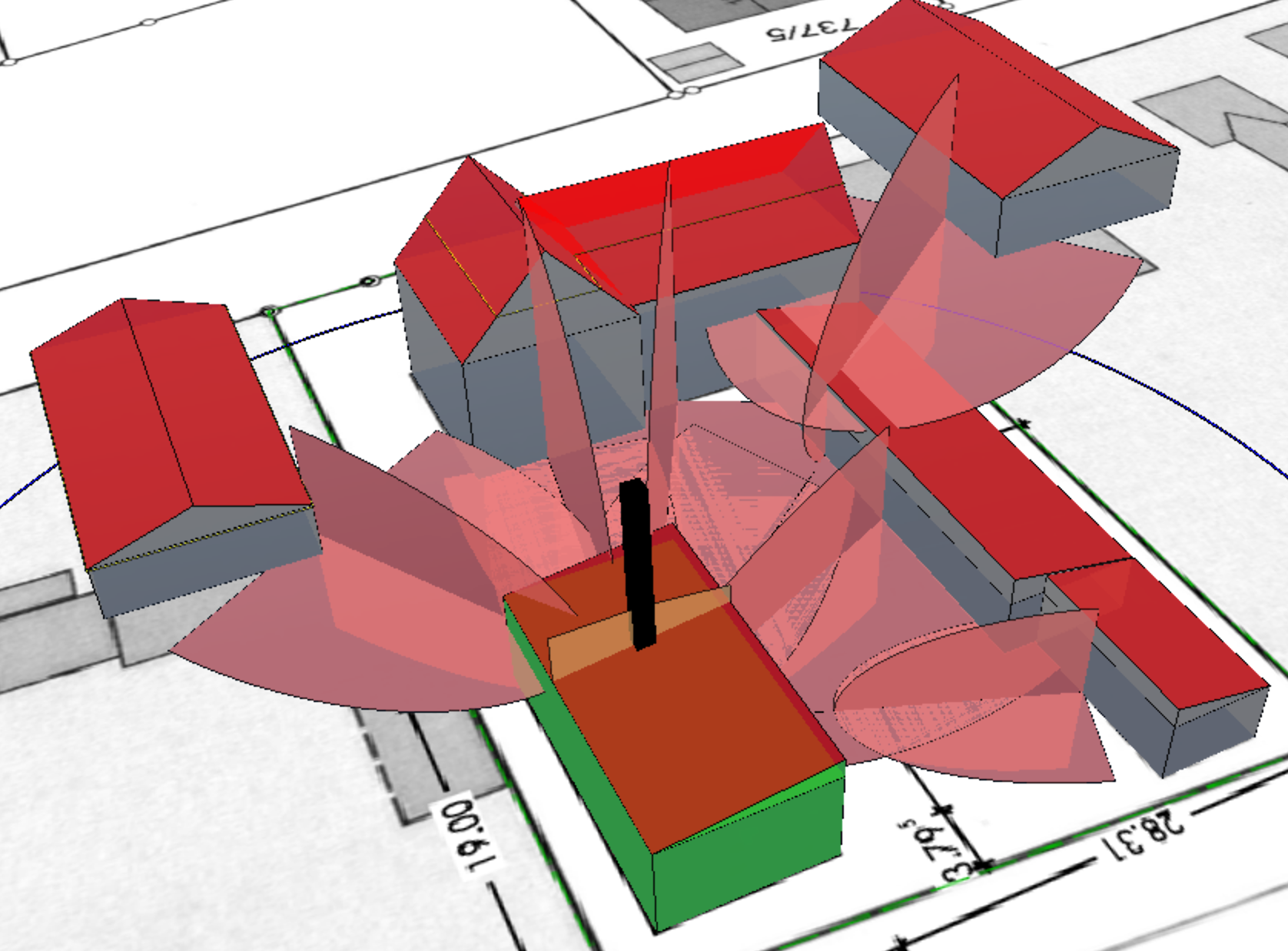

Im nächsten Schritt prüft die Berechnung, ob umliegende Gebäude sogenannte Rezirkulationszonen erzeugen, in denen Abgase nicht frei abströmen können. Die Mündung des Schornsteins muss oberhalb dieser Zonen liegen. Das Ergebnis ist die erforderliche Mindesthöhe, die einen ungestörten Abtransport der Abgase mit der freien Luftströmung sicherstellt.



Berechnungsfaktoren im Überblick:



  • Dachform & Neigung – Sattel-, Flach-, Pult-, Walm- und Mansarddächer werden differenziert betrachtet.

  • Umgebungsbebauung – Vorgelagerte Gebäude und deren Rezirkulationszonen fließen in die Berechnung ein.

  • Dachaufbauten & Hanglage – Gauben, Aufbauten und Geländeunterschiede werden gesondert berücksichtigt.

VDI 3781 Berechnung

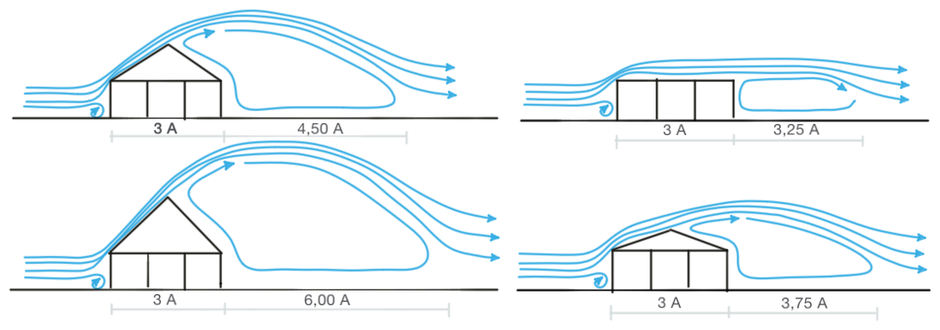

Beispiele für Rezirkulationszonen bei verschiedenen Dachformen

Wann ist die VDI 3781 Blatt 4 Berechnung Pflicht?

Die VDI 3781 Blatt 4 Berechnung ist bei kleinen und mittleren Feuerungsanlagen im Geltungsbereich der 1. BImSchV erforderlich – etwa bei Kaminöfen, Pelletheizungen oder Gasthermen. Auch die TA Luft verweist auf die Richtlinie als anerkannten Stand der Technik für den ungestörten Abtransport von Abgasen.



Darüber hinaus gilt die Richtlinie für Anlagen, die organische Lösemittel freisetzen, sowie für weitere schadstoffemittierende Anlagen. Besonders bei Neubauten, Umbauten oder nachträglich errichteten Feuerstätten in Wohngebieten ist die Berechnung unverzichtbar, um Nachbarschaftskonflikte zu vermeiden.

VDI 3781 Blatt 4 Berechnung – Kosten & Aufwand

Die Kosten einer VDI 3781 Blatt 4 Berechnung richten sich nach der Komplexität der Gebäude- und Umgebungssituation. Für ein freistehendes Einfamilienhaus mit einfacher Dachgeometrie beginnen die Preise im zweistelligen Bereich.

Bei enger Nachbarbebauung, Hanglage oder ungewöhnlichen Dachformen steigt der Aufwand.

VDI 3781 Berechnung
Beispiel für Rezirkulationszone bei Hanglage

FAQ – HÄUFIGE FRAGEN ZUR VDI 3781 Blatt 4 BERECHNUNG

Was ist die VDI 3781 Blatt 4 Berechnung? ▼
Die VDI 3781 Blatt 4 Berechnung bestimmt die erforderliche Mindesthöhe von Schornsteinen und Abgasableiteinrichtungen. Ziel ist ein ungestörter Abtransport der Abgase aus den Rezirkulationszonen von Gebäuden sowie eine ausreichende Verdünnung der Schadstoffe. Die Richtlinie gilt für kleine und mittlere Feuerungsanlagen, für Anlagen mit organischen Lösemitteln und für weitere schadstoffemittierende Anlagen.
Wie funktioniert die VDI 3781 Blatt 4 Berechnung? ▼
Die Berechnung erfolgt stufenweise: Zunächst wird die Schornsteinhöhe für das Einzelgebäude anhand von Dachform und Dachneigung ermittelt. Anschließend wird die Umgebungsbebauung berücksichtigt, um sicherzustellen, dass die Mündung außerhalb aller Rezirkulationszonen liegt. Der höchste berechnete Wert ergibt die erforderliche Mindesthöhe.
Wann ist eine VDI 3781 Blatt 4 Berechnung erforderlich? ▼
Eine VDI 3781 Blatt 4 Berechnung ist bei Neubau, Umbau oder nachträglichem Einbau von Feuerungsanlagen erforderlich – etwa bei Kaminöfen, Festbrennstoff- oder Pelletheizungen. Auch die 1. BImSchV und die TA Luft verweisen auf die Richtlinie als technischen Standard. Besonders in dicht bebauten Wohngebieten ist die Berechnung unverzichtbar.
Wer führt eine VDI 3781 Blatt 4 Berechnung durch? ▼
Eine VDI 3781 Blatt 4 Berechnung gehört in die Hände eines qualifizierten Fachmanns. Ich führe diese Berechnungen professionell durch – direkt bestellbar in meinem Shop. Einfach Produkt auswählen, Unterlagen einreichen, Berechnung erhalten.
Was kostet eine VDI 3781 Blatt 4 Berechnung? ▼
Die Kosten hängen von der Komplexität des Bauvorhabens ab. Einfache Berechnungen für einfache Einfamilienhäuser beginnen im zweistelligen Bereich. Bei komplexer Umgebungsbebauung oder einer Hanglage können die Kosten deutlich höher liegen.

Jetzt - VDI 3781 Blatt 4 Berechnung - Erhalten

Sie planen eine neue Feuerungsanlage oder benötigen einen Nachweis der Schornsteinhöhe nach VDI 3781? Wir unterstützen Sie deutschlandweit mit einer normgerechten VDI 3781 Berechnung.
